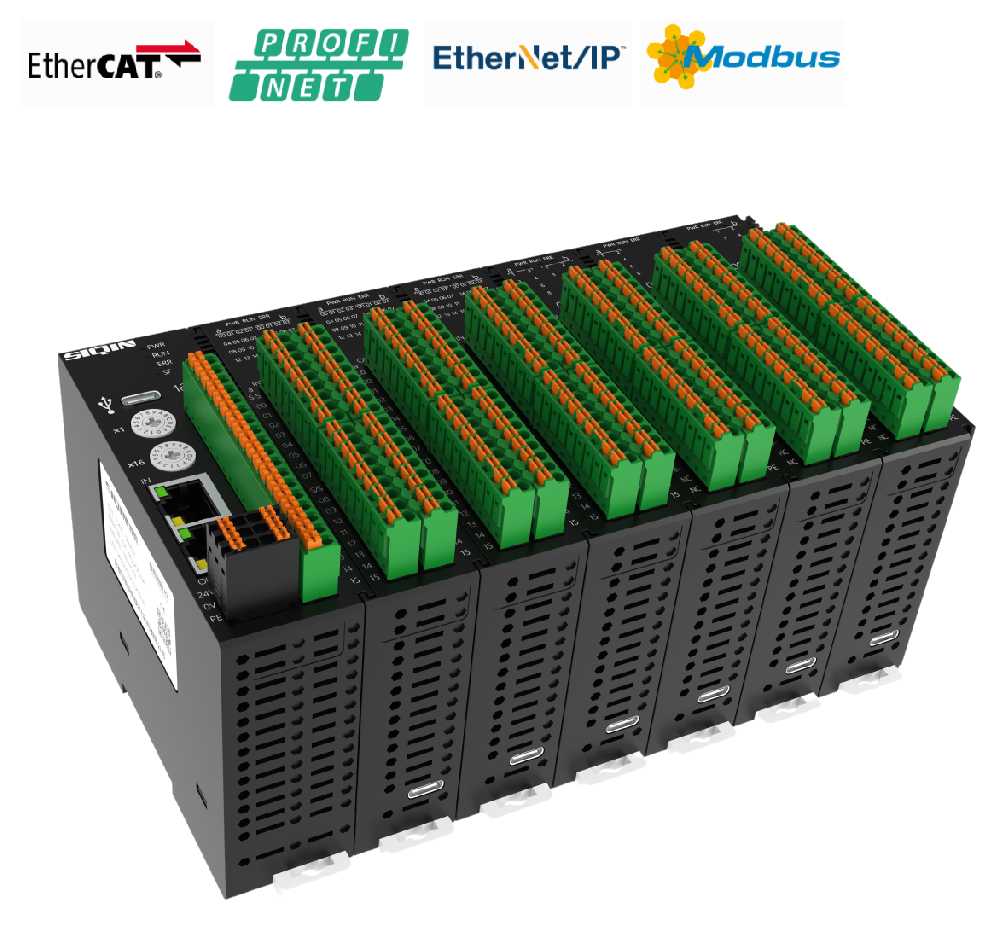

插片式I/O S4系列

产品特点：

① 丰富的扩展机型，选型更灵活；

② 大号接线端子，轻松接线；

③ 支持垂直拆装，拆换更轻松；接线更快捷；

④ 模块间隐藏式触点设计，无需右侧端盖；

⑤ 耦合器：无需中继电源，轻松支持15个扩展模块。

支持总线类型：EtherCat 、Profinet 、EtherNet/IP

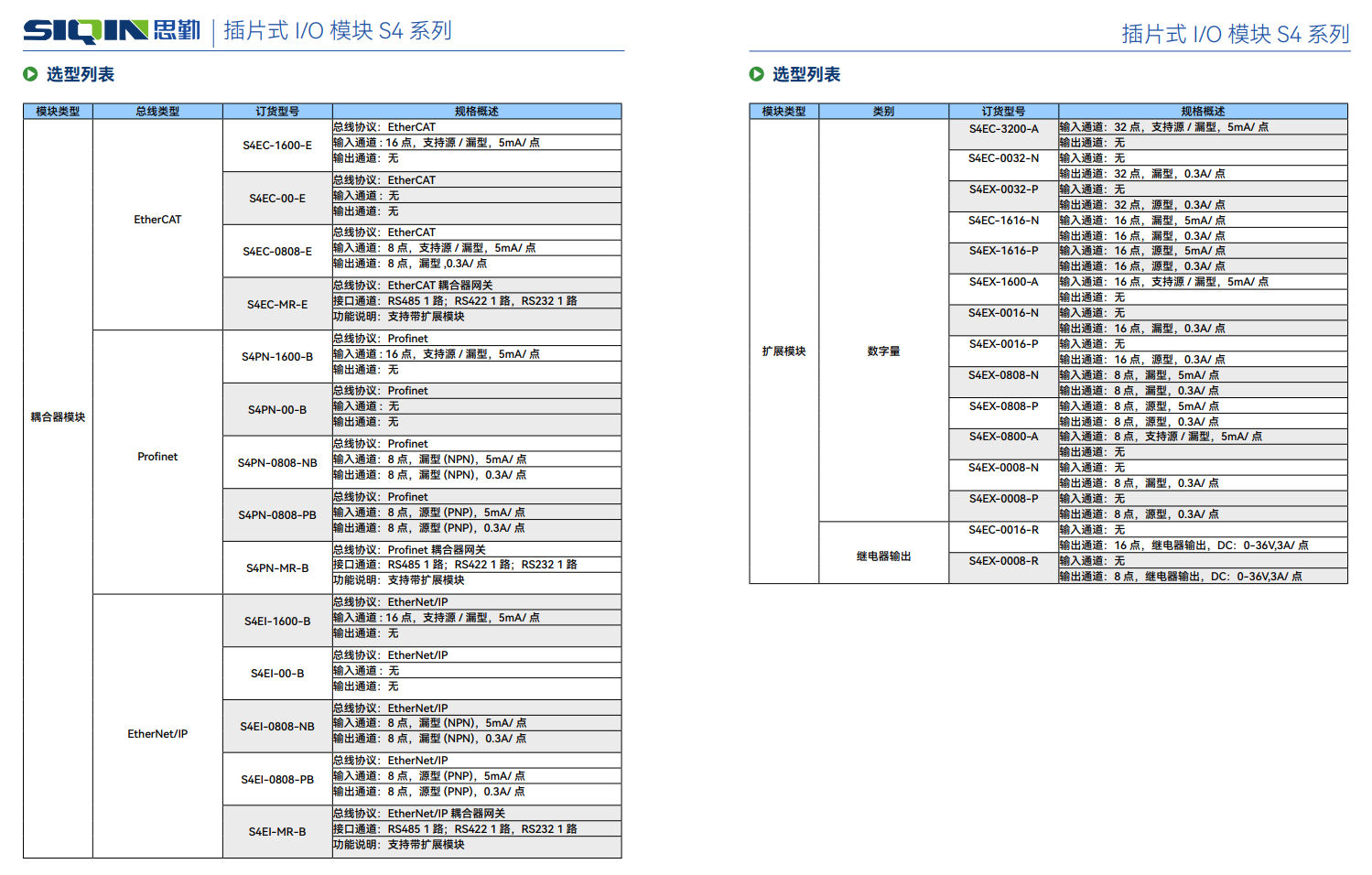

  • 模块类型 总线类型 订货型号 规格概述
    耦合器模块 EtherCAT S4EC-1600-E 总线协议：EtherCAT
    输入通道: 16点，支持源/漏型，5mA/点
    输出通道：无
    S4EC-00-E 总线协议：EtherCAT
    输入通道:  无
    输出通道：无
    S4EC-0808-E 总线协议：EtherCAT
    输入通道：8点，支持源/漏型，5mA/点
    输出通道：8点，漏型,0.3A/点
    S4EC-MR-E 总线协议：EtherCAT 耦合器网关
    接口通道：RS485 1路；RS422 1路，RS232 1路
    功能说明：支持带扩展模块
    Profinet S4PN-1600-B 总线协议：Profinet
    输入通道: 16点，支持源/漏型，5mA/点
    输出通道：无
    S4PN-00-B 总线协议：Profinet
    输入通道:  无
    输出通道：无
    S4PN-0808-NB 总线协议：Profinet
    输入通道：8点，漏型(NPN)，5mA/点
    输出通道：8点，漏型(NPN)，0.3A/点
    S4PN-0808-PB 总线协议：Profinet
    输入通道：8点，源型(PNP)，5mA/点
    输出通道：8点，源型(PNP)，0.3A/点
    S4PN-MR-B 总线协议：Profinet 耦合器网关
    接口通道：RS485 1路；RS422 1路；RS232 1路
    功能说明：支持带扩展模块
    EtherNet/IP S4EI-1600-B 总线协议：EtherNet/IP
    输入通道: 16点，支持源/漏型，5mA/点
    输出通道：无
    S4EI-00-B 总线协议：EtherNet/IP
    输入通道:  无
    输出通道：无
    S4EI-0808-NB 总线协议：EtherNet/IP
    输入通道：8点，漏型(NPN)，5mA/点
    输出通道：8点，漏型(NPN)，0.3A/点
    S4EI-0808-PB 总线协议：EtherNet/IP
    输入通道：8点，源型(PNP)，5mA/点
    输出通道：8点，源型(PNP)，0.3A/点
    S4EI-MR-B 总线协议：EtherNet/IP 耦合器网关
    接口通道：RS485 1路；RS422 1路，RS232 1路
    功能说明：支持带扩展模块
    模块类型 类别 订货型号 规格概述
    扩展模块 数字量 S4EC-3200-A 输入通道：32点，支持源/漏型，5mA/点
    输出通道：无
    S4EC-0032-N 输入通道：无
    输出通道：32点，漏型，0.3A/点
    S4EX-0032-P 输入通道：无
    输出通道：32点，源型，0.3A/点
    S4EC-1616-N 输入通道：16点，漏型，5mA/点
    输出通道：16点，漏型，0.3A/点
    S4EX-1616-P 输入通道：16点，源型，5mA/点
    输出通道：16点，源型，0.3A/点
    S4EX-1600-A 输入通道：16点，支持源/漏型，5mA/点
    输出通道：无
    S4EX-0016-N 输入通道：无
    输出通道：16点，漏型，0.3A/点
    S4EX-0016-P 输入通道：无
    输出通道：16点，源型，0.3A/点
    S4EX-0808-N 输入通道：8点，漏型，5mA/点
    输出通道：8点，漏型，0.3A/点
    S4EX-0808-P 输入通道：8点，源型，5mA/点
    输出通道：8点，源型，0.3A/点
    S4EX-0800-A 输入通道：8点，支持源/漏型，5mA/点
    输出通道：无
    S4EX-0008-N 输入通道：无
    输出通道：8点，漏型，0.3A/点
    S4EX-0008-P 输入通道：无
    输出通道：8点，源型，0.3A/点
    继电器输出 S4EC-0016-R 输入通道：无
    输出通道：16点，继电器输出，DC：0-36V,3A/点
    S4EX-0008-R 输入通道：无
    输出通道：8点，继电器输出，DC：0-36V,3A/点

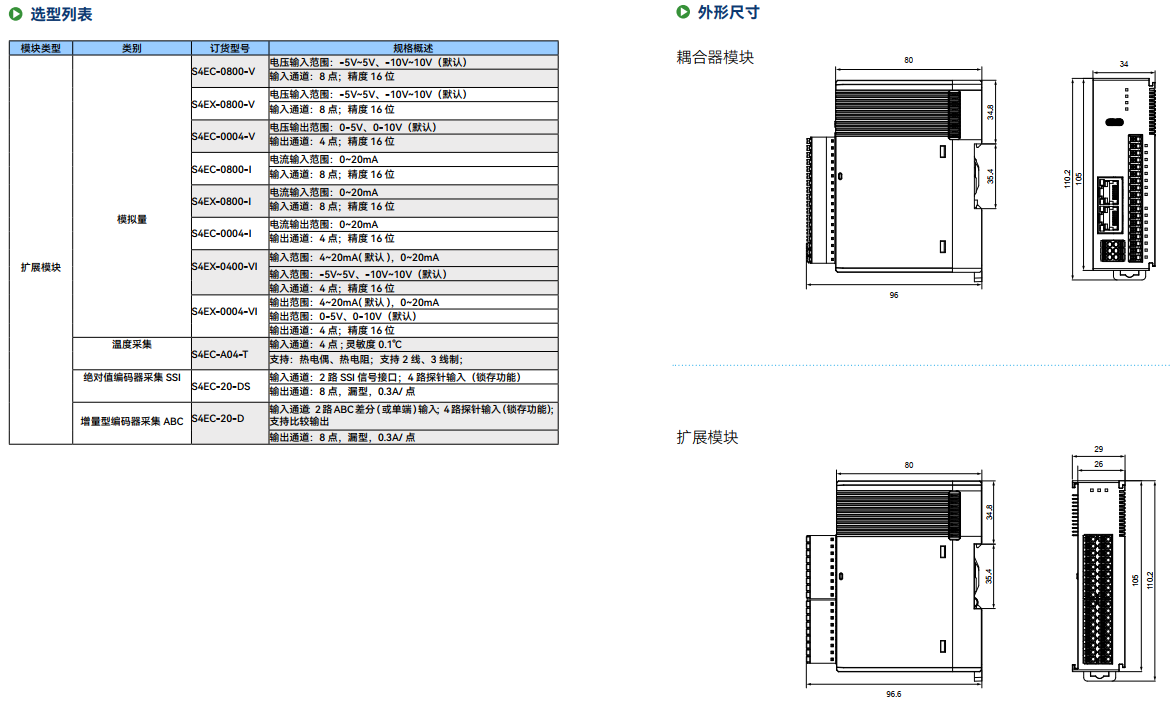

    模块类型 类别 订货型号 规格概述
    扩展模块 模拟量 S4EC-0800-V 电压输入范围：-5V~5V、-10V~10V（默认）
    输入通道：8点；精度16位
    S4EX-0800-V 电压输入范围：-5V~5V、-10V~10V（默认）
    输入通道：8点；精度16位
    S4EC-0004-V 电压输出范围：0-5V、0-10V（默认）
    输出通道：4点；精度16位
    S4EC-0800-I 电流输入范围：0~20mA
    输入通道：8点；精度16位
    S4EX-0800-I 电流输入范围：0~20mA
    输入通道：8点；精度16位
    S4EC-0004-I 电流输出范围：0~20mA
    输出通道：4点；精度16位
    S4EX-0400-VI 输入范围：4~20mA(默认)，0~20mA
    输入范围：-5V~5V、-10V~10V（默认）
    输入通道：4点；精度16位
    S4EX-0004-VI 输出范围：4~20mA(默认)，0~20mA
    输出范围：0-5V、0-10V（默认）
    输出通道：4点；精度16位
    温度采集 S4EC-A04-T 输入通道：4点; 灵敏度0.1℃
    支持：热电偶、热电阻；支持2线、3线制；
    绝对值编码器采集SSI S4EC-20-DS 输入通道：2路SSI信号接口；4路探针输入（锁存功能）
    输出通道：8点，漏型，0.3A/点
    增量型编码器采集ABC S4EC-20-D 输入通道：2路ABC差分(或单端)输入；4路探针输入（锁存功能）；支持比较输出
    输出通道：8点，漏型，0.3A/点
