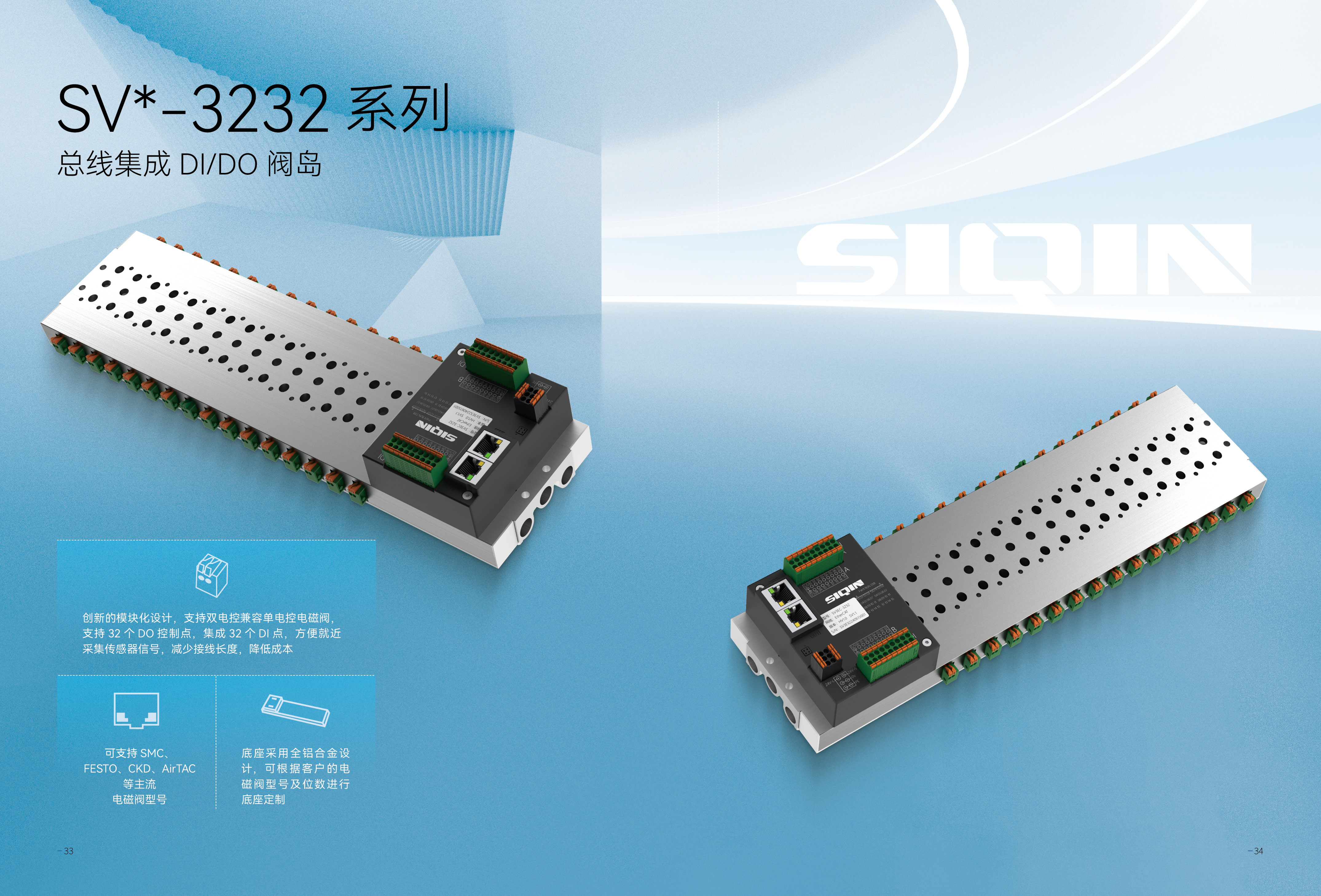

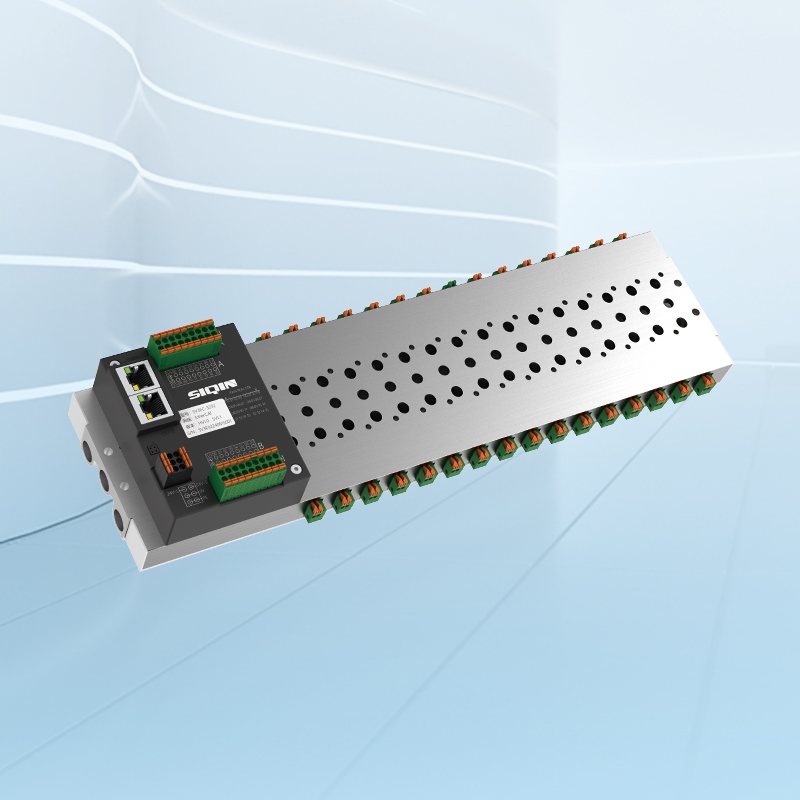

总线集成DI/DO阀岛SV*-3232系列
产品特点：
① 模块化设计，支持双电控兼容单电控电磁阀，支持32个DO控制点，最大可支持20只电磁阀；② 自带32个DI点，方便就近采集传感器信号，减少接线长度，降低成本；
③ 可支持SMC、FESTO、CKD、AirTAC等主流电磁阀型号；
④ 底座采用全铝合金设计；支持压力分区，支持真空阀。
-
0.000.00
-
产品特点：
① 模块化设计，支持双电控兼容单电控电磁阀，支持32个DO控制点，最大可支持20只电磁阀；
② 自带32个DI点，方便就近采集传感器信号，减少接线长度，降低成本；
③ 可支持SMC、FESTO、CKD、AirTAC等主流电磁阀型号；
④ 底座采用全铝合金设计；支持压力分区，支持真空阀。
订货号：
内置DI阀岛 SV1EC-3232：
SV1EC-3232-SY5000-16D-G、SV1EC-3232-SY5000-12D-G、 SV1EC-3232-SY5000-10D-G、SV1EC-3232-SY5000-08D-G、SV1EC-3232-SY5000-06D-G、SV1EC-3232-SY3000-16D-G、SV1EC-3232-SY3000-12D-G、SV1EC-3232-SY3000-10D-G、SV1EC-3232-SY3000-08D-G、SV1EC-3232-SY3000-06D-G、SV1EC-3232-VUVG14-16D-G、SV1EC-3232-VUVG14-12D-G、SV1EC-3232-VUVG14-10D-G、SV1EC-3232-VUVG14-08D-G、SV1EC-3232-VUVG14-06D-G、SV1EC-3232-VUVG10-16D-G、SV1EC-3232-VUVG10-12D-G、SV1EC-3232-VUVG10-10D-G、SV1EC-3232-VUVG10-08D-G
SV1EC-3232-VUVG10-06D-G、SV1EC-3232-7V100-16D-G、SV1EC-3232-7V100-12D-G、SV1EC-3232-7V100-10D-G、SV1EC-3232-7V100-08D-G、SV1EC-3232-7V100-06D-G、SV1EC-3232-4V100-16D-G、SV1EC-3232-4V100-12D-G、SV1EC-3232-4V100-10D-G、SV1EC-3232-4V100-08D-G、SV1EC-3232-4V100-06D-G、SV1EC-3232-4V200-12D-G、SV1EC-3232-4V200-10D-G、SV1EC-3232-4V200-08D-G、SV1EC-3232-4V200-06D-G、SV1EC-3232-4RD2-16D-G、SV1EC-3232-4RD2-12D-G、SV1EC-3232-4RD2-10D-G、SV1EC-3232-4RD2-08D-G、SV1EC-3232-4RD2-06D-G
用户手册：《SV1&SV4系列智能网络阀岛用户手册》V1.0.0
［版本：20250908 / 说明：初版］
XML文件：SV1EC Sieries XML_V1.0.0
［版本：20250908 / 说明：初版］
技术图纸：SV1EC-3232系列3D图
［版本：20250908 / 说明：初版］

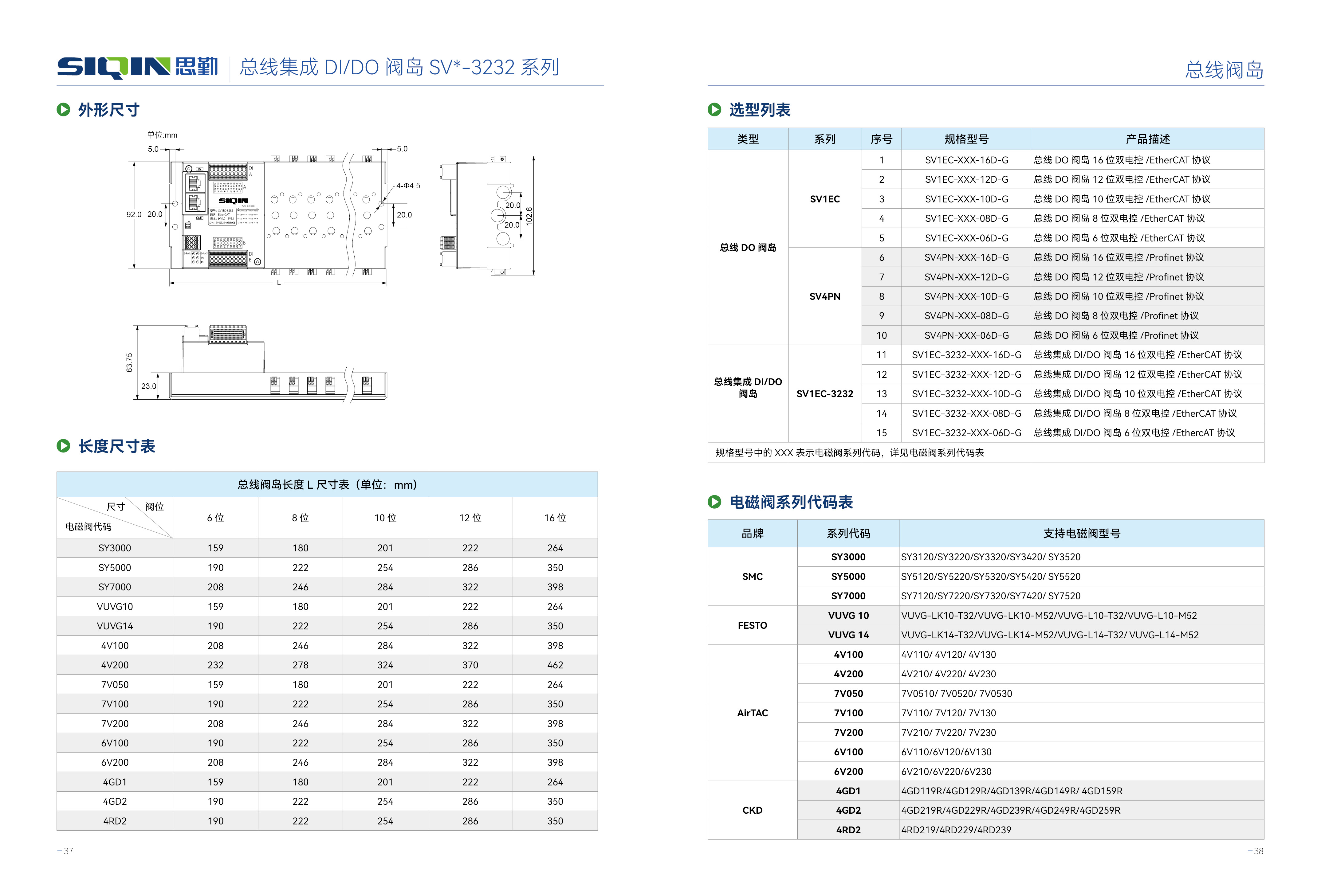

| 类型 | 系列 | 序号 | 规格型号 | 产品描述 |
| 内置DI阀岛 | SV1EC-3232 | 1 | SV1EC-3232-SY5000-16D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 16位底座/EtherCAT协议 |
| 2 | SV1EC-3232-SY5000-12D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 12位底座/EtherCAT协议 | ||
| 3 | SV1EC-3232-SY5000-10D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 10位底座/EtherCAT协议 | ||
| 4 | SV1EC-3232-SY5000-08D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 08位底座/EtherCAT协议 | ||
| 5 | SV1EC-3232-SY5000-06D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 06位底座/EtherCAT协议 | ||
| 6 | SV1EC-3232-SY3000-16D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 16位底座/EtherCAT协议 | ||
| 7 | SV1EC-3232-SY3000-12D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 12位底座/EtherCAT协议 | ||
| 8 | SV1EC-3232-SY3000-10D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 10位底座/EtherCAT协议 | ||
| 9 | SV1EC-3232-SY3000-08D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 08位底座/EtherCAT协议 | ||
| 10 | SV1EC-3232-SY3000-06D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 06位底座/EtherCAT协议 | ||
| 11 | SV1EC-3232-VUVG14-16D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 16位底座/EtherCAT协议 | ||
| 12 | SV1EC-3232-VUVG14-12D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 12位底座/EtherCAT协议 | ||
| 13 | SV1EC-3232-VUVG14-10D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 10位底座/EtherCAT协议 | ||
| 14 | SV1EC-3232-VUVG14-08D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 08位底座/EtherCAT协议 | ||
| 15 | SV1EC-3232-VUVG14-06D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 06位底座/EtherCAT协议 | ||
| 16 | SV1EC-3232-VUVG10-16D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 16位底座/EtherCAT协议 | ||
| 17 | SV1EC-3232-VUVG10-12D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 12位底座/EtherCAT协议 | ||
| 18 | SV1EC-3232-VUVG10-10D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 10位底座/EtherCAT协议 | ||
| 19 | SV1EC-3232-VUVG10-08D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 08位底座/EtherCAT协议 | ||
| 类型 | 系列 | 序号 | 规格型号 | 产品描述 |
| 内置DI阀岛 | SV1EC-3232 | 20 | SV1EC-3232-VUVG10-06D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 06位底座/EtherCAT协议 |
| 21 | SV1EC-3232-7V100-16D-G | 阀岛 集成32DI 适用7V100系列电磁阀 16位底座/EtherCAT协议 | ||
| 22 | SV1EC-3232-7V100-12D-G | 阀岛 集成32DI 适用7V100系列电磁阀 12位底座/EtherCAT协议 | ||
| 23 | SV1EC-3232-7V100-10D-G | 阀岛 集成32DI 适用7V100系列电磁阀 10位底座/EtherCAT协议 | ||
| 24 | SV1EC-3232-7V100-08D-G | 阀岛 集成32DI 适用7V100系列电磁阀 08位底座/EtherCAT协议 | ||
| 25 | SV1EC-3232-7V100-06D-G | 阀岛 集成32DI 适用7V100系列电磁阀 06位底座/EtherCAT协议 | ||
| 26 | SV1EC-3232-4V100-16D-G | 阀岛 集成32DI 适用4V100系列电磁阀 16位底座/EtherCAT协议 | ||
| 27 | SV1EC-3232-4V100-12D-G | 阀岛 集成32DI 适用4V100系列电磁阀 12位底座/EtherCAT协议 | ||
| 28 | SV1EC-3232-4V100-10D-G | 阀岛 集成32DI 适用4V100系列电磁阀 10位底座/EtherCAT协议 | ||
| 29 | SV1EC-3232-4V100-08D-G | 阀岛 集成32DI 适用4V100系列电磁阀 08位底座/EtherCAT协议 | ||
| 30 | SV1EC-3232-4V100-06D-G | 阀岛 集成32DI 适用4V100系列电磁阀 06位底座/EtherCAT协议 | ||
| 31 | SV1EC-3232-4V200-12D-G | 阀岛 集成32DI 适用4V200系列电磁阀 12位底座/EtherCAT协议 | ||
| 32 | SV1EC-3232-4V200-10D-G | 阀岛 集成32DI 适用4V200系列电磁阀 10位底座/EtherCAT协议 | ||
| 33 | SV1EC-3232-4V200-08D-G | 阀岛 集成32DI 适用4V200系列电磁阀 08位底座/EtherCAT协议 | ||
| 34 | SV1EC-3232-4V200-06D-G | 阀岛 集成32DI 适用7V200系列电磁阀 06位底座/EtherCAT协议 | ||
| 35 | SV1EC-3232-4RD2-16D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 16位底座/EtherCAT协议 | ||
| 36 | SV1EC-3232-4RD2-12D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 12位底座/EtherCAT协议 | ||
| 37 | SV1EC-3232-4RD2-10D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 10位底座/EtherCAT协议 | ||
| 38 | SV1EC-3232-4RD2-08D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 08位底座/EtherCAT协议 | ||
| 39 | SV1EC-3232-4RD2-06D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 06位底座/EtherCAT协议 | ||
| 类型 | 系列 | 序号 | 规格型号 | 产品描述 |
| 内置DI阀岛 | SV1EC-3232 | 1 | SV1EC-3232-SY5000-16D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 16位底座/EtherCAT协议 |
| 2 | SV1EC-3232-SY5000-12D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 12位底座/EtherCAT协议 | ||
| 3 | SV1EC-3232-SY5000-10D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 10位底座/EtherCAT协议 | ||
| 4 | SV1EC-3232-SY5000-08D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 08位底座/EtherCAT协议 | ||
| 5 | SV1EC-3232-SY5000-06D-G | 阀岛 集成32DI 适用SY5000系列电磁阀 06位底座/EtherCAT协议 | ||
| 6 | SV1EC-3232-SY3000-16D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 16位底座/EtherCAT协议 | ||
| 7 | SV1EC-3232-SY3000-12D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 12位底座/EtherCAT协议 | ||
| 8 | SV1EC-3232-SY3000-10D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 10位底座/EtherCAT协议 | ||
| 9 | SV1EC-3232-SY3000-08D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 08位底座/EtherCAT协议 | ||
| 10 | SV1EC-3232-SY3000-06D-G | 阀岛 集成32DI 适用SY3000系列电磁阀 06位底座/EtherCAT协议 | ||
| 11 | SV1EC-3232-VUVG14-16D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 16位底座/EtherCAT协议 | ||
| 12 | SV1EC-3232-VUVG14-12D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 12位底座/EtherCAT协议 | ||
| 13 | SV1EC-3232-VUVG14-10D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 10位底座/EtherCAT协议 | ||
| 14 | SV1EC-3232-VUVG14-08D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 08位底座/EtherCAT协议 | ||
| 15 | SV1EC-3232-VUVG14-06D-G | 阀岛 集成32DI 适用VUVG-LK14系列电磁阀 06位底座/EtherCAT协议 | ||
| 16 | SV1EC-3232-VUVG10-16D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 16位底座/EtherCAT协议 | ||
| 17 | SV1EC-3232-VUVG10-12D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 12位底座/EtherCAT协议 | ||
| 18 | SV1EC-3232-VUVG10-10D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 10位底座/EtherCAT协议 | ||
| 19 | SV1EC-3232-VUVG10-08D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 08位底座/EtherCAT协议 | ||
| 类型 | 系列 | 序号 | 规格型号 | 产品描述 |
| 内置DI阀岛 | SV1EC-3232 | 20 | SV1EC-3232-VUVG10-06D-G | 阀岛 集成32DI 适用VUVG-LK10系列电磁阀 06位底座/EtherCAT协议 |
| 21 | SV1EC-3232-7V100-16D-G | 阀岛 集成32DI 适用7V100系列电磁阀 16位底座/EtherCAT协议 | ||
| 22 | SV1EC-3232-7V100-12D-G | 阀岛 集成32DI 适用7V100系列电磁阀 12位底座/EtherCAT协议 | ||
| 23 | SV1EC-3232-7V100-10D-G | 阀岛 集成32DI 适用7V100系列电磁阀 10位底座/EtherCAT协议 | ||
| 24 | SV1EC-3232-7V100-08D-G | 阀岛 集成32DI 适用7V100系列电磁阀 08位底座/EtherCAT协议 | ||
| 25 | SV1EC-3232-7V100-06D-G | 阀岛 集成32DI 适用7V100系列电磁阀 06位底座/EtherCAT协议 | ||
| 26 | SV1EC-3232-4V100-16D-G | 阀岛 集成32DI 适用4V100系列电磁阀 16位底座/EtherCAT协议 | ||
| 27 | SV1EC-3232-4V100-12D-G | 阀岛 集成32DI 适用4V100系列电磁阀 12位底座/EtherCAT协议 | ||
| 28 | SV1EC-3232-4V100-10D-G | 阀岛 集成32DI 适用4V100系列电磁阀 10位底座/EtherCAT协议 | ||
| 29 | SV1EC-3232-4V100-08D-G | 阀岛 集成32DI 适用4V100系列电磁阀 08位底座/EtherCAT协议 | ||
| 30 | SV1EC-3232-4V100-06D-G | 阀岛 集成32DI 适用4V100系列电磁阀 06位底座/EtherCAT协议 | ||
| 31 | SV1EC-3232-4V200-12D-G | 阀岛 集成32DI 适用4V200系列电磁阀 12位底座/EtherCAT协议 | ||
| 32 | SV1EC-3232-4V200-10D-G | 阀岛 集成32DI 适用4V200系列电磁阀 10位底座/EtherCAT协议 | ||
| 33 | SV1EC-3232-4V200-08D-G | 阀岛 集成32DI 适用4V200系列电磁阀 08位底座/EtherCAT协议 | ||
| 34 | SV1EC-3232-4V200-06D-G | 阀岛 集成32DI 适用7V200系列电磁阀 06位底座/EtherCAT协议 | ||
| 35 | SV1EC-3232-4RD2-16D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 16位底座/EtherCAT协议 | ||
| 36 | SV1EC-3232-4RD2-12D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 12位底座/EtherCAT协议 | ||
| 37 | SV1EC-3232-4RD2-10D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 10位底座/EtherCAT协议 | ||
| 38 | SV1EC-3232-4RD2-08D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 08位底座/EtherCAT协议 | ||
| 39 | SV1EC-3232-4RD2-06D-G | 阀岛 集成32DI 适用4RD2系列电磁阀 06位底座/EtherCAT协议 |
