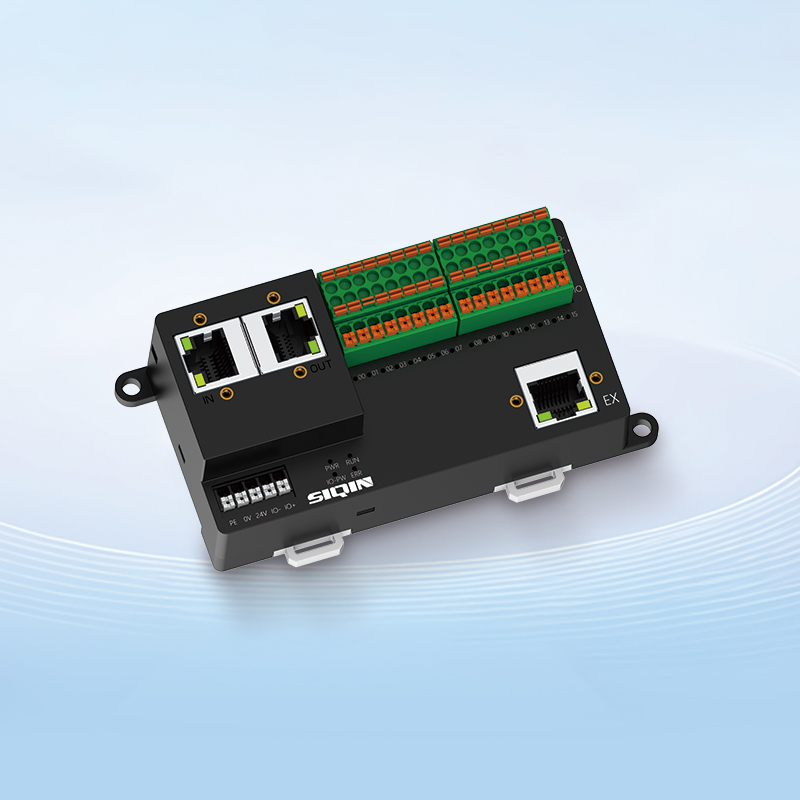

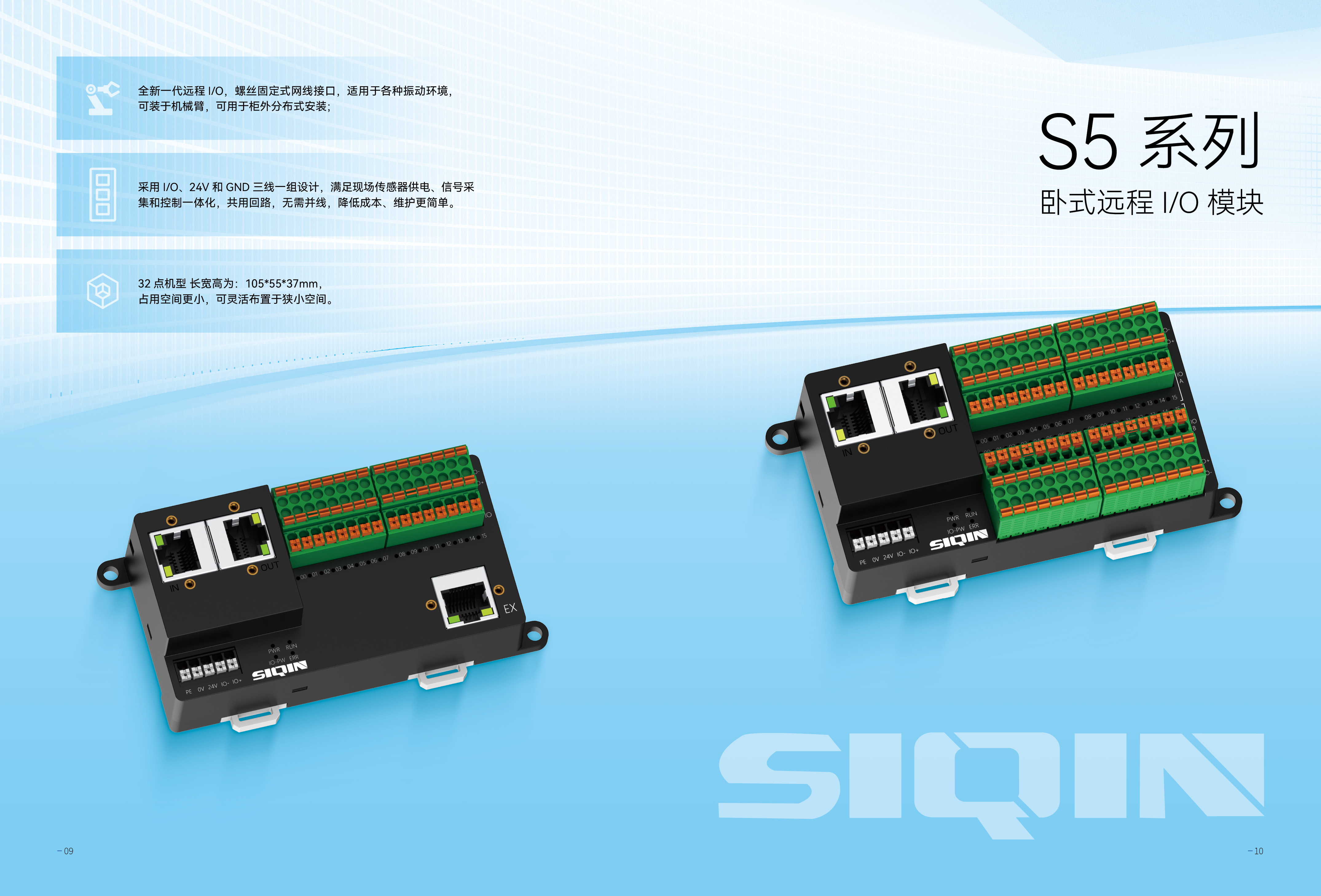

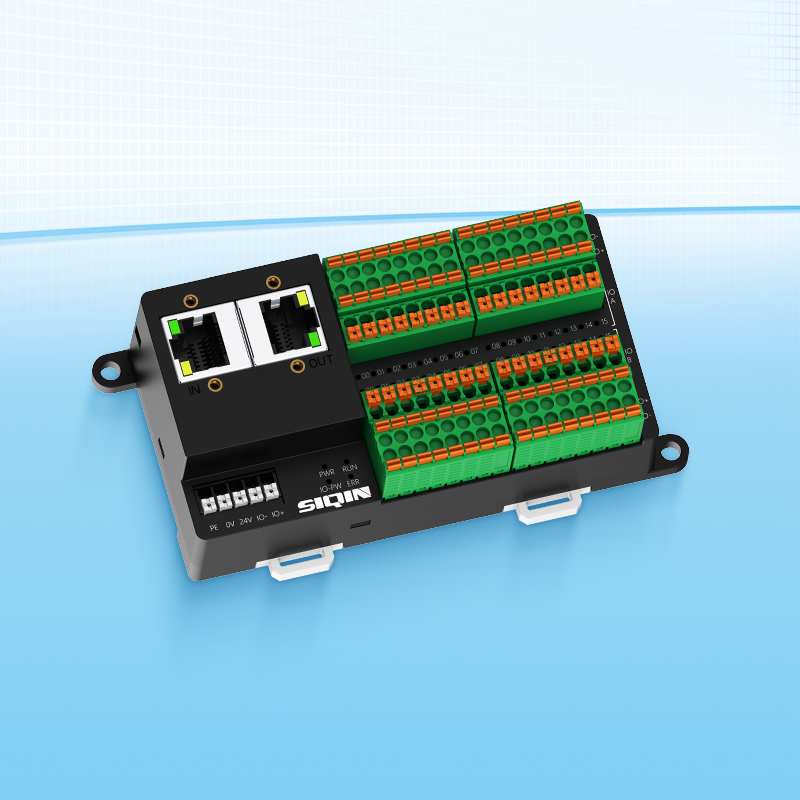

    产品特点：
    ①     螺丝固定式网线接口，适用于各种振动环境，柜外分布式安装更方便；

    ② 采用I/O、24V和GND三线一组设计，满足现场传感器供电、信号采集和控制一体化，共用回路，无需并线，维护更简单；

    ③ I/O点可独立配置成输入或输出，灵活组合，减少机型，方便采购和库存管理；

    ④ 超小尺寸：32点机型长宽高为：105*55*37mm，节省空间，可灵活安装于狭小空间。


    • 0.00
      0.00
商品描述

产品特点：
① 螺丝固定式网线接口，适用于各种振动环境，柜外分布式安装更方便；

② 采用I/O、24V和GND三线一组设计，满足现场传感器供电、信号采集和控制一体化，共用回路，无需并线，维护更简单；

③ I/O点可独立配置成输入或输出，灵活组合，减少机型，方便采购和库存管理；

④ 超小尺寸：32点机型长宽高为：105*55*37mm，节省空间，可灵活安装于狭小空间。







订货号：S5PN-1600-UB、S5EC-1600-UB、S5EX-1616-UN、S5EC-1616-UN、S5EC-0800-V、S5EC-0004-V、S5EC-0800-I、S5EC-0004-I、S5MB-1616-UN、S5MB-0800-V、S5MB-0004-V、S5MB-0800-I、S5MB-0004-I





用户手册：《S5系列远程IO模块用户手册RJ 》V1.08

［版本：20250908 / 说明：初版］





XML文件：S5系列远程IO模块XML文件V1.1.2

［版本：20250908 / 说明：初版］

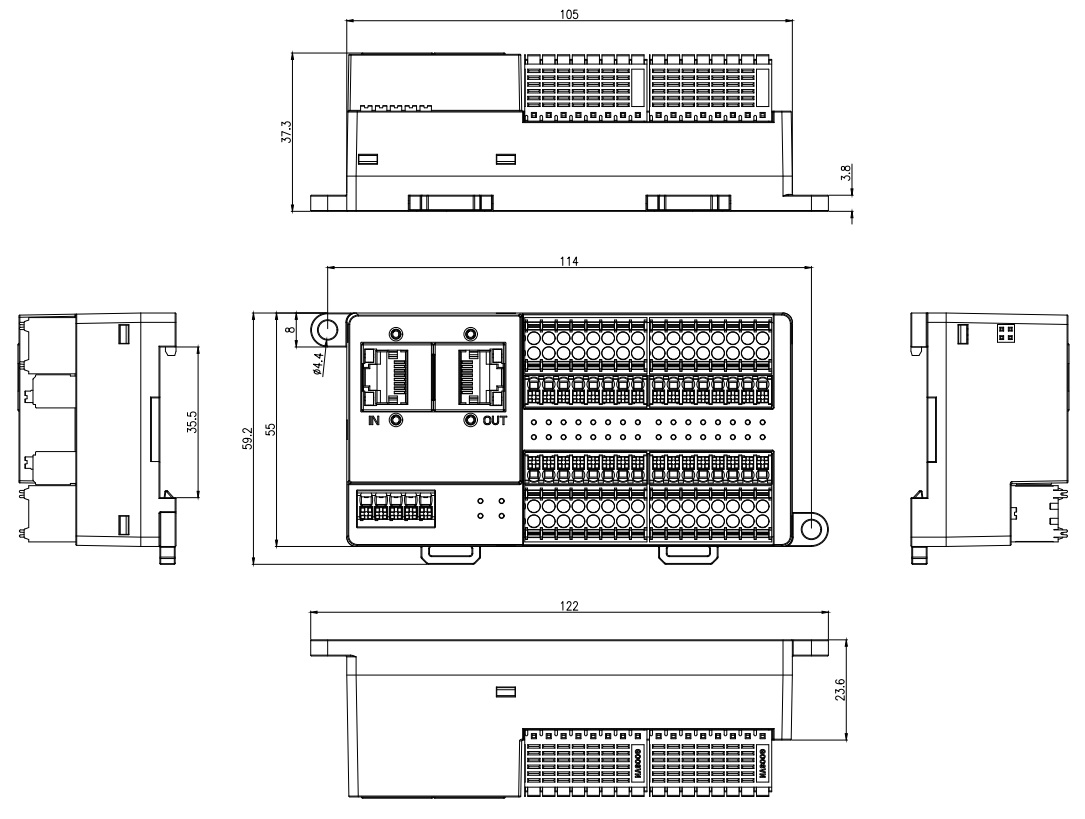

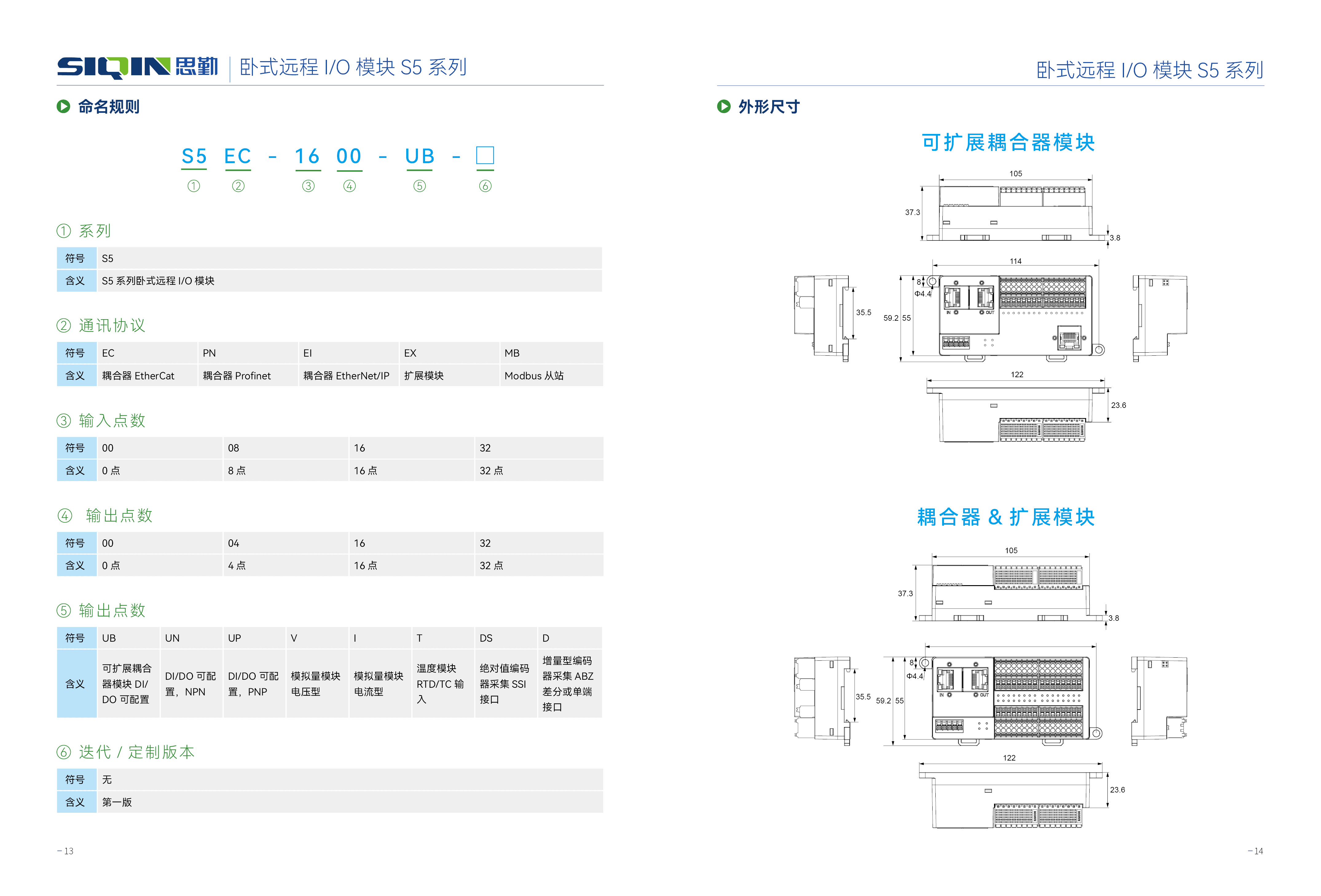

技术图纸：S5系列2D图纸

［版本：20250908 / 说明：初版］



技术图纸：S5系列3D图纸

［版本：20250908 / 说明：初版］



技术图纸：S5MB系列Modbus模块2D图纸

［版本：20250908 / 说明：初版］



技术图纸：S5MB系列Modbus模块3D图纸

［版本：20250908 / 说明：初版］

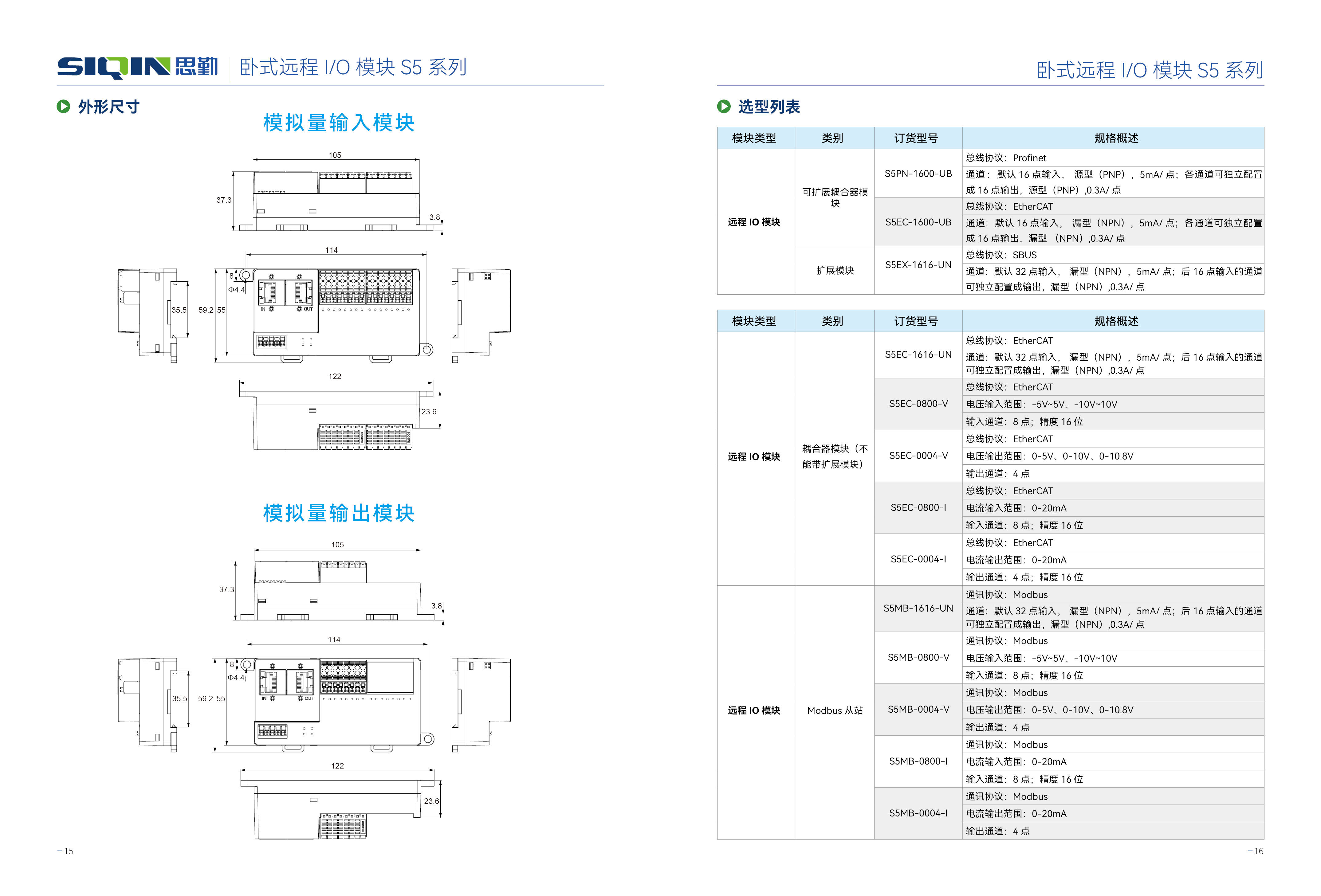

模块类型类别订货型号规格概述

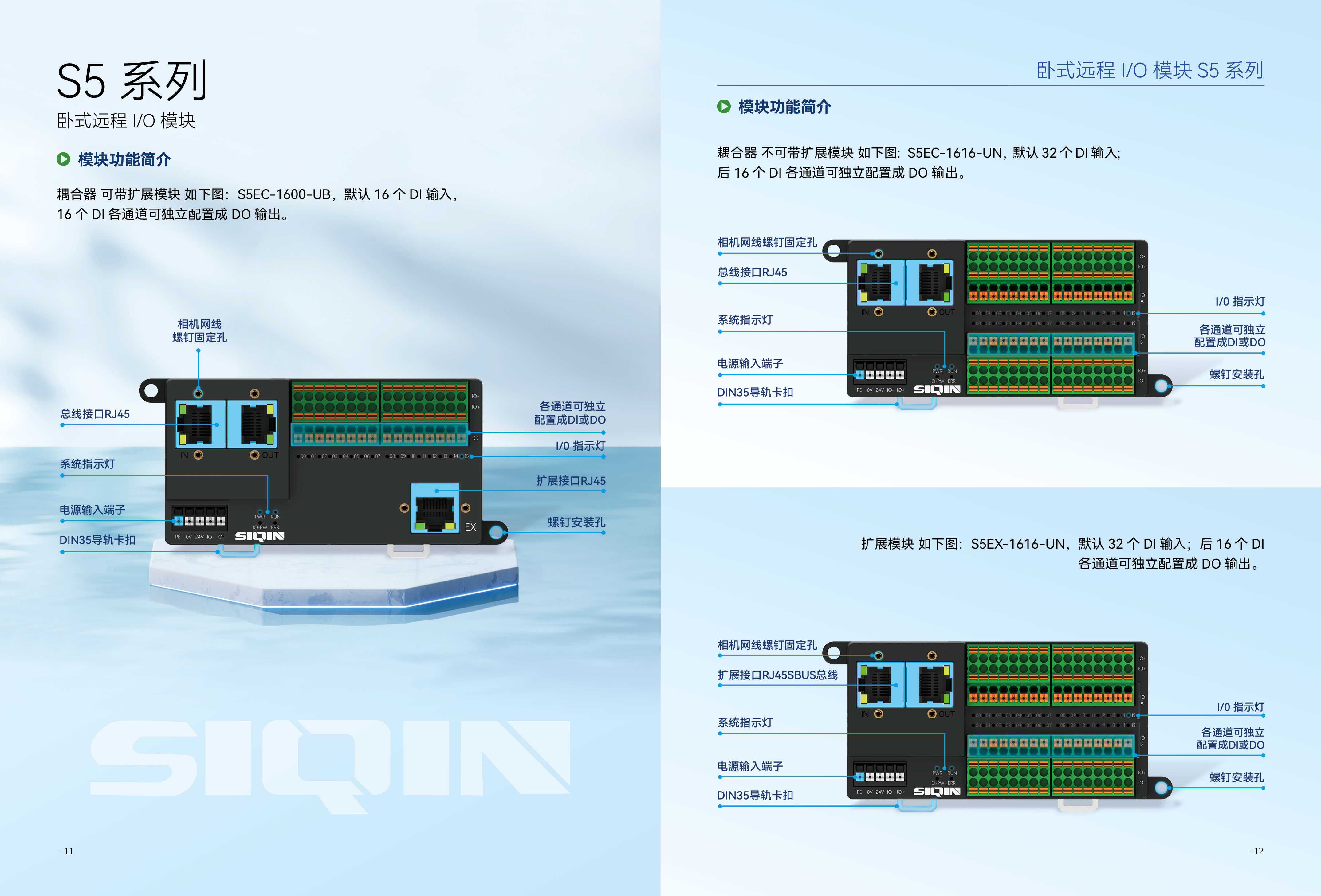

远程IO模块耦合器（可带扩展模块）S5PN-1600-UB总线协议：Profinet
通道:    默认16点输入， 源型（PNP），5mA/点；各通道可独立配置成16点输出，源型（PNP）,0.3A/点
S5EC-1600-UB总线协议：EtherCAT
通道：默认16点输入， 漏型（NPN），5mA/点；各通道可独立配置成16点输出，漏型   （NPN）,0.3A/点
扩展模块S5EX-1616-UN总线协议：SBUS
通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点
远程IO模块耦合器模块（不能带扩展模块）S5EC-1616-UN总线协议：EtherCAT
通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点
S5EC-0800-V总线协议：EtherCAT
电压输入范围：-5V~5V、-10V~10V
输入通道：8点；精度16位
S5EC-0004-V总线协议：EtherCAT
电压输出范围：0-5V、0-10V、0-10.8V
输出通道：4点
S5EC-0800-I总线协议：EtherCAT
电流输入范围：0-20mA
输入通道：8点；精度16位
S5EC-0004-I总线协议：EtherCAT
电流输出范围：0-20mA
输出通道：4点；精度16位
远程IO模块Modbus从站S5MB-1616-UN通讯协议：Modbus
通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点
S5MB-0800-V通讯协议：Modbus
电压输入范围：-5V~5V、-10V~10V
输入通道：8点；精度16位
S5MB-0004-V通讯协议：Modbus
电压输出范围：0-5V、0-10V、0-10.8V
输出通道：4点
S5MB-0800-I通讯协议：Modbus
电流输入范围：0-20mA
输入通道：8点；精度16位
S5MB-0004-I通讯协议：Modbus
电流输出范围：0-20mA
输出通道：4点
